■EA系列圆盘振动机
EA系列振动机具有100-180Hz的高振动频率和0.6mm的小振幅，是适用于10mm以下的微小，精密工件和薄型工件的振动机，振盘直径对应范围为150-700mm，实现了高度可信的工件搬运。
■振动机外形尺寸

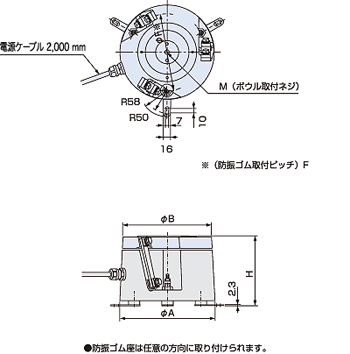

EA-15/20 単位：mm
| 型号 | H | φA | φB | M | φF |
| EA-15 | 130～133～136 | 160 | 150 | M8 | 130 |
| EA-20 | 152～155～158 | 210 | 200 | M10 | 170 |

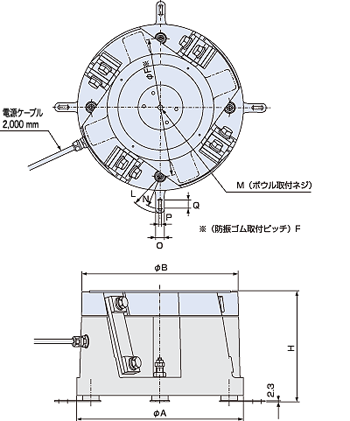

EA-25/30/38/45 单位：mm
| 型号 | H | φA | φB | M | φF | L | N | O | P | Q |
| EA-25 | 187～190～193 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
| EA-30 | 215～220～225 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
| EA-38 | 255～260～265 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
| EA-45 | 275～280～285 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |
■技术参数
| 型号 | EA-15 | EA-20 | EA-25 | EA-30 | EA-38 | EA-45 | |
| 振动机外径(mm) |  160 |  210 |  260 |  310 |  390 |  460 | |
| 振动机高度(mm) | 130 | 155 | 190 | 220 | 260 | 280 | |
| 振动机重量(kg) | 8.5 | 17 | 30 | 47 | 81 | 115 | |
| 弹簧片固定角度(度) | 15 | ||||||
| 额定电压(V) | 200(注) | ||||||
| 额定电流(A) | 0.4 | 0.8 | 1.5 | 2.0 | 2.5 | 3.0 | |
| 振动频率(Hz) | 100〜180 | ||||||
| 标准盘直径(mm) (圆筒型) | 150 | 200 | 250 | 300 | 375 | 450 | |
| 振动盘最大直径(mm) (圆筒型) | 250 | 330 | 420 | 500 | 600 | 700 | |
| 最大振幅(mm) (标准圆筒型盘外围) | 0.6 | 0.8 | |||||
| 最大装载净重(kg) (工件+振动盘) | 2.3 | 4 | 8 | 12.5 | 17 | 26 | |
| 导线 | 0.75×3芯 | 1.25×3芯 | |||||
| 适用控制器 | AC200V用 | C10-1VF/1VFEF | C10-3VF/3VFEF | ||||
| AC100V用 | C101VF/1VFEF+C10-TR | C10-3VF/3VFEF+C10-TR | |||||
