产机压电式圆振

产机压电式圆振
产品名称:产机压电式圆振
所属类别:SANKI圆盘振动机
产品人气:5192
更新日期:2014/3/11 18:13:48
询价

产品介绍

压电式圆盘(PEF-***A(B))
■产品说明

压电式振动送料机是以由钛酸盐和锆酸盐为主要成分的压电陶瓷制成的压电素子为驱动源的振动送料机。它是利用压电素子的施加电压产生机械变形的压电效应(Piezo Effect)形成的振动来完成零件输送的划时代的送料机。
这种振动机用途广泛,可通过中心固定或四周固定随意安装各种振动盘。由于驱动部没有线圈,铁芯,机械构造非常简单,从而具有良好的耐久性。
■型号:
PEF- 90A、PEF-120A 、PEF-150A 、PEF-190A 、PEF-230A 、PEF-300A 、PEF-390B 、PEF-460B

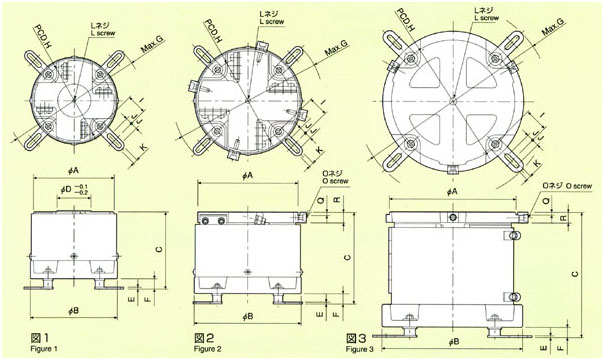

■振动机外形尺寸图
■振动机外形尺寸表(单位 unit:mm)
型号/记号 A B C D E F G H I J K L O Q R 图号
PEF-90A 90 100 100 50 2.3 15 175 80 30 10 7 M6 - - - 1
PEF-120A 120 130 115 205 110
PEF-150A 150 160 137 _ 225 130 M8 4-M5 4.5 16 2
PEF-190A 190 210 187 290 180 35 M12 3-M5 3
PEF-230A 230 260 205 330 220 3-M8 19
PEF-300A 300 320 225 3.2 19 414 270 45 15
PEF-390B 390 440 252 26 534 380 50 M16 3-M10 6 24
PEF-460B 460 530 304 4.5 25 645 465 60 10 4-M10 25
■技术参数
型号 90A 120A 150A 190A 230A 300A 390B 460B
输入电压 AC(V) 0~250
消费电流(mA)
(标准振动盘)
8 15 37 65 90 165
共振频率(Hz+/10Hz)
(标准振动盘)
255 240 233 210 165 152 120 100
弹簧片角度(标准) (θ°) 15
压电素子型号 SR-1639B SR-2443B SR-3860B SR-5086A1 SR-65100A1 SR-68105C SR-80116A
压电素子使用片数
(片pcs.)
2 3
喷涂颜色 外罩 日涂工 S3-309
底座 日涂工 S2-1034
振动机重量 (Kg) 1.7 3.3 5.3 12.3 17.8 32.6 54 105
可承最大振动盘 直径 φ(mm) 120 150 250 310 370 500 620 760
重量(kg) 0.3 0.6 2 3 5 8 14 25
可承工件重量 (kg) 0.2 0.4 0.8 1.5 2.5 3 5
使用温度 (℃) 0~40
使用湿度(%/RH)
(无凝露)
10~90
适用
控制器
标准 P1系列 P3系列
反馈控制 P1-F系列 P3-F系列
